Cirkulerande varmvattensystem och vattenkoppar

Centralenhet 3 kW komplett

Normalt levereras dessa typer av enheter med inställningsområdet 12-15 °C vilket vi tycker är för snävt. Med området 5-45 °C går har du möjlighet att bättre anpassa ditt system för optimal drift.

Montering på 70×70 stolpar

Vattenkopp ”isfri”

Att använda plastkopp med ventilen i botten på koppen, gör att värmen koncentreras till metallkopplingen. Då håller sig även vatten som står kvar i koppen frostfritt. Använder du vår vattenkopp ”Isfri” med ventilen bottenmonterad, har du frostfritt vatten ner till -30 °C.

• Med termostat 5-45 °C.
• Med överhettningsskydd
• Med automatisk avluftning
• Med säkerhetsventil
• Med backventil
• Med extra stark cirkulationspump för att förhindra frysning.

 Lätt att utöka!

Om ni vill utöka antalet koppar eller dra ut en frostfri tappkran, behöver ni bara förlänga slingan, utan att behöva ta hänsyn till elvärmekablar i eller på slangen.

Kopplingssats – cirkulerande vattensystem

Montera centralenheten i ett frostfritt utrymme. Anslut enheten till ditt vattensystem. Låt en elektriker koppla elen och dra sedan 20-25 mm PEM-slang (beroende på antalet drickeshoar och slanglängd). Drag slangen i en slinga från ho till ho och åter till enheten. Anslut slangen till varje drickeshos undersida med en T-koppling. Vattnet värms till termostatens inställda värde och cirkulerar runt i slangen. (Rek. temp = max + 15 grader)

Mått på centralenheten

Om du sätter centralenheten i en ”låda” bör den ha minimimåtten:
Längd 3 KW: 700 mm
Längd 6 KW: 900 mm
Höjd båda: 700 mm
Djup båda: 100 mm

Suevia vattentråd 630 med en boll och 640 med två bollar.

Suevia Frostskyddade vattentråg är lämpliga för lösdrift när man inte har tillgång till el.  Dubbel-isolerade.  1/2″ anslutning underifrån. Kallt vatten på sommaren – frostfritt vatten på vintern. Längd: 660 mm Minst 10 djur behövs för att hålla tråget isfritt. Trågets vattennivå är lätt att ställa in genom kontrolluckan upptill. Trågens ventiler ger ett bra vattenflöde. Tål ett vattentryck upp till 5 kg och är lättillgängliga. Bredd: 600 mm. Längd modell 630 = 660mm. Längd modell 640 = 1000mm.

Vattenkopp Suevia 10P

Anslutning för ½” rör med en tubventil i brons som ger ett lugnt vattenflöde. Vattenkoppen är tillverkad i en flexibel brottsäker plast utan skarpa kanter.  Skålens bredd är 240 mm. Byggmått från vägg och ut 250 mm. Infästning med 2-hålsfäste: 76 mm. Färg grön.

Vattenkopp Suevia 12P

Anslutning för ½” rör med en tubventil i brons som ger ett lugnt vattenflöde. Vattenkoppen är tillverkad i en flexibel brottsäker plast utan skarpa kanter.  Ställbar vattengiva. Skålens diameter: 250mm. Byggmått från vägg och ut: 300mm. Infästningsmått: 75x100mm/120mm. Färg: Grön.

Vattenkopp Rostfri 1100

En stor kraftig rostfri vattenkopp med bakstycke av emaljerat gjutjärn. Den har fasad kant för att förhindra spill och matas uppifrån. Giva vid 5 kg tryck: 20 liter/min. Skålens rymd 3,5 liter. Byggmått från vägg: 262 mm Ny dimension på fäste med 100 mm c/c i längsled och 40 mm i höjdled. Bult 12mm.

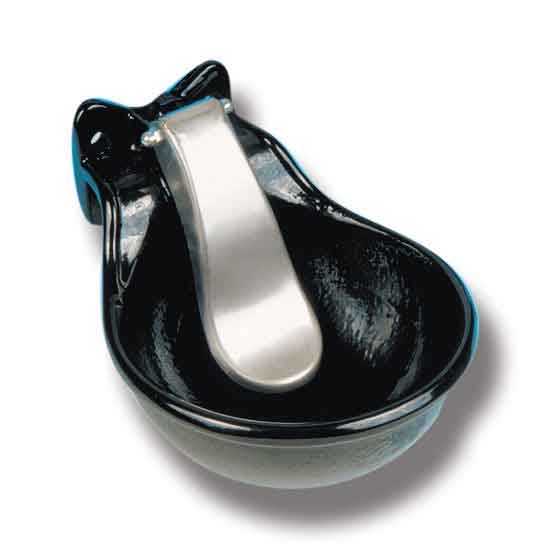

Vattenkopp i gjutjärn

Gjutjärnskopp med svart syrafast emalj. Försedd med stor tryckklaff i syrabeständigt rostfritt stål. Anslut med 1/2″ rör uppåt eller nedåt till vattenförande ledning. Vattengiva vid 3kg tryck: 10L/ min. Skålens diameter 220mm. Byggmått från vägg och ut :260mm. Infästningsmått 4-håls fäste H40xB83mm.

Suevia Elvattenkopp 41A

Avsedd för nötkreatur: Försedd med tunga. Monteras i betongrör med 300 mm invändig diameter. Koppens invändiga diameter: 200 mm. Vattenanslutning underifrån: 1/2″. Effektvärmeslinga: 80 W. Vattengiva: 7 liter/min vid 3 kg tryck.

Suevia Elvattenkopp 46

Vattenkopp avsedd för nöt, häst, suggor och får. Koppen har en rörventil som är ställbar för olika vattenmängder och tryck. Kan monteras både på rör och vägg. Vattenanslutning ovan-eller underifrån ½”. Infästningsmått 4-hålsfäste: 136 x 136 mm. Invändig diameter: 220 mm. Effekt värmeslinga: 80 W. Vattengiva: 5 liter/min vid 3 kg tryck.

Ventilvärmeplatta för model 46

Ventiluppvärmningsplatta till modell 46, 5W. Monteras mellan ventilvinklen och koppens bakstycke. Om man kompletterar med denna värmeplatta blir den frostfri ner till ca -35 grader.

Transformatorer

Transformatorn med IP54-kapsling garanterar högsta möjliga säkerhet för både människor och djur. Den har skyddsseparation
mellan primär- och sekundärlindningarna och är utförd för matning av SELV- och PELV-kretsar. Montering och anslutning utförs av behörig installatör och transformatorn är skyddad mot kortslutning och överbelastning. Den uppfyller även försäkringsbolagens krav på självslocknande plast i höljet.
